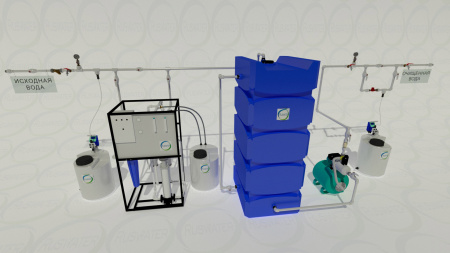

№ | Наименование | Кол-во |
---|---|---|
1. | Фильтр грубой механической очистки Dy 25 | 1 |
2. | Комплекс дозирования Ruswater DC | 1 |
3. | Установка обратного осмоса Ruswater RO 40-0,50-L-PP | 1 |
4. | Накопительная емкость L1000 л | 1 |
5. | Отвод из бака в сборе 1" (латунь) | 2 |
6. | Механический выключатель уровня 1" (поплавковый клапан) | 1 |
7. | Электрический выключатель уровня с кабелем | 1 |
8. | Насосная станция HWJ 203 EM 20L | 1 |
9. | Комплекс дозирования* Ruswater DC SP6151 | 1 |
Комплект поставки Ruswater DC SP6151:
- Дозирующий насос с ж/к дисплеем и датчиком сухого хода - 1шт;
- Установочный набор (кронштейн, химстойкие шланги, клапаны) - 1шт;
- Водосчетчик с имп. выходом (один для двух установок дозирования) - 1 шт;
- Емкость для дозирования - 1 шт.
Комплект поставки Ruswater DC:
- Дозирующий насос с ж/к дисплеем и датчиком сухого хода - 1шт;
- Установочный набор (кронштейн, химстойкие шланги, клапаны) - 1шт;
- Емкость для дозирования - 1 шт.
Конструкция установки обратного осмоса Ruswater RO 40-0,50-L-PP:
- Блок тонкой очистки предназначен для предотвращения попадания тонкодисперсных взвешенных частиц на обратноосмотические мембраны. Комплектуется катриджами с тонкостью фильтрования 5 мкм. Материал катриджей - гофрированный полиэфир (полиэстр);
- Насос высокого давления создает необходимое давление на входе мембранных блоков;
- Дренажно-распределительными система - 1шт;
- Мембранный блок состоит из одного или нескольких стеклопластиковых корпусов, в которые установлены полиамидные мембраны рулонного типа;
- Блок химической промывки предназначен для проведения периодических химических промывок мембран, которые необходимы для поддержания их в рабочес состоянии длительного времени;
- КИПиА. Манометры, Расходомеры и датчики давления входят в систему КИПиАустановки.
1. Фильтр грубой механической очистки
Фильтр сетчатый предназначен для защиты последующего водоочистного оборудования от повреждений, возникающих из-за проникновения инородных тел, таких как: частицы сварки, уплотнительные материалы, металлическая стружка, ржавчина и т.п. Это продлевает срок службы систем, установленных после фильтра, и предотвращает их преждевременный выход из строя. Частота промывки определяется в ходе эксплуатации.
Технические характеристики:
Модель | Фильтр косой DN 25 |
---|---|
Производительность максимальная, м3/ч | 3,5 |
Присоединительные размеры (вход/выход), мм: | 25 |
Размер пор фильтрующего элемента, мкм | 500 |
2. Обработка исходной воды антискалянтом (Ингибитор отложения минеральных солей)
Метод:
Реагент предназначен для стабилизационной обработки воды, используемой в системах мембранных установок очистки воды с целью предотвращения процесса отложения минеральных солей на поверхностях мембранных элементов. Реагент представляет собой очищенный водный раствор смеси фосфоновых кислот. Механизм действия реагента основан на известном свойстве фосфонатов, которые в субстехиометрическом количестве подавляют процесс осаждения солей жесткости из пересыщенных растворов. Применение реагента в мембранных системах позволяет отказаться от использования ионнообменного метода очистки воды на стадии водоподготовки, что приводит не только к значительному сокращению потребления свежей воды, но и к снижению количества высокоминерализованных сточных вод. Кроме того, обработка питательной воды реагентом позволяет продлить срок службы мембранных элементов, а также увеличить интервал между их промывками в 2-4 раза. Доза по концентрированному составит 5 мг/л. Расход составит 0,17 кг/сутки.
Оборудование:
Для осуществления пропорционального дозирования реагента в систему и поддержания постоянных концентраций предлагается использовать дозирующий насос, включающийся в работу синхронно с водопотреблением (одновременно с включением в работу установки обратного осмоса, по низкому уровню в накопительной емкости). Для приготовления рабочего раствора требуемой концентрации предлагается использовать герметичную расходную емкость с градуировкой.
Технические характеристики:Модель | Ruswater DC |
---|---|
Производительность номинальная, м3/ч | 1 |
Потери напора, кг/см2 не более | 0,1 |
Размеры емкости рабочего раствора (высота/диаметр), мм | 635 / 365 |
Объем емкости рабочего раствора, л | 57 |
Электропотребление, Вт | 12 |
3. Установка обратного осмоса
Метод:
Обессоливание воды достигается путем фильтрования ее через полупроницаемые мембраны, способные задерживать ионы солей. Насос высокого давления создаёт давление выше осмотического и за счет этого продавливает обессоленную воду (пермеат) через мембрану, а оставшиеся соли концентрируются и уходят в концентрат. Т.е. вода разделяется на 2 потока воды: пермеат - обессоленная вода и концентрат – с задержанными солями.
Оборудование:
Осуществлять метод обратноосмотического обессоливания воды предлагается на установке обратного осмоса Ruswater RO. Установка представляет собой рамную конструкцию, на которой располагаются технологические блоки:
- Блок тонкой очистки предназначен для предотвращения попадания тонкодисперсных взвешенных частиц на обратноосмотические мембраны. Комплектуется картриджами с тонкостью фильтрования 5 мкм. Материал картриджей — гофрированный полиэфир (полиэстр).
- Насос высокого давления создает необходимое (выше осмотического) давление на входе мембранных блоков.
- Мембранный блок состоит из одного или нескольких стеклопластиковых корпусов, в которые установлены полиамидные мембраны рулонного типа.
- Блок химической промывки предназначен для проведения периодических химических промывок мембран, которые необходимы для поддержания их в рабочем состоянии в течение длительного времени. Частота проведения промывок зависит от качества исходной воды, режима эксплуатации установки (прим. 1 раз в 3- 6 месяцев). В состав блока промывки входят: бак для приготовления рабочего раствора, линии циркуляции раствора, приборы КИПиА.
- КИПиА. Манометры, расходомеры и датчики давления входят в систему КИПиА установки. Указанные приборы позволяют контролировать режим работы установки, а также определять необходимость промывки мембран. Предусмотрены необходимые защиты основного насоса, на силовой шкаф выведены световые индикаторы состояния установки. Система управления включает шкаф автоматики на базе контроллера. Работа установки полностью автоматизирована, предусмотрено: аварийное отключение насосов при срабатывании защит по "сухому ходу" и по превышению рабочего давления установки обратного осмоса; включение / отключение установки по сигналу уровня в накопительной емкости; низкого уровня ингибитора мембранных отложений в расходном баке; давление на входе системы, в мембранах, пермеате; расходов исходной воды концентрата, пермеата и возврата концентрата. Работа установки полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала.
Технические характеристики:
Модель | Ruswater RO 40-0,50-L-PP |
---|---|
Производительность номинальная, м3/ч | 0,5 |
Рабочее давление, бар | до 16 |
Потребляемая мощность, кВт | до 1,5 |
Присоединительные размеры Dy (вход/выход/дренаж), мм | 15/20/20 |
Размеры установки (длина/ширина/высота), мм | 750/430/1650 |
Количество мембран, шт. | 2 |
Количество сточных вод (постоянный поток концентрата), м3/ч | 0,17 |
4. Накопительная емкость
Метод:
Служит для накопления обессоленной воды и обеспечения равномерного режима работы установки обратного осмоса.
Емкости изготавливаются из пищевого химически стойкого полиэтилена низкой плотности высокого давления (LLDPE, линейный ПВД) в соответствии с ТУ 2290-001-80536468-15 и соответствуют необходимым сертификационным требованиям, действующим на территории РФ. Материал баков устойчив к ультрафиолетовому воздействию, не горюч, не изменяет физических, химических и вкусовых свойств хранящихся жидкостей. Емкости имеют заливные горловины, закрываемые крышками с дыхательными клапанами. Диаметр крышки позволяет производить обслуживание емкостей внутри.
Технология ротационного формования позволяет изготавливать баки без швов, без внутренних напряжений, что значительно повышает надежность, прочность и долговечность изделий.
Технические характеристики:
Модель | L 1000л |
---|---|
Объем, л | 1000 |
ВxШxД, мм | 2090x780x780 |
∅ горловины, мм | 120 |
Форма | Прямоугольная |
Температурный режим эксплуатации | -30°C до +60°C |
5. Насосная станция II- го подъема.
Установка для поддержания давления воды в трубопроводе в автоматическом режиме. Применяется как в помещении так и на открытых простарнствах. Поддерживает заданное давление в трубопроводе после себя.
Технические характеристики:
Модель | HWJ 203 EM 20L |
---|---|
Мощность, Вт | 1000 |
Напор, м | 42 |
Расход, м3/час | 5 |
Объем бака | 20 |
Напряжение | 220 В |
Условный диаметр | DN25 |
Тmax, °C | 35 |
Pmax, бар | 6 |
6. Дозирование реагента для фосфатирования и химического связывания растворенного кислорода.
Метод:
Реагент применяется для предотвращения накипеобразования и ограничения коррозии на теплопередающих поверхностях паровых котлов низкого и среднего давления. Реагент представляет собой водный раствор, частично замещенных фосфатов с добавлением восстановителя для связывания, растворённого в воде кислорода и способствует формированию защитной пленки на поверхности металла, что препятствует процессу коррозии.
Рекомендации по дозированию:
Доза реагента зависит от качества питательной воды и величины продувки котла, может колебаться в пределах от 10 до 50 мг/дм3. Дозирование контролируется поддержанием избытка фосфат-ионов в котловой воде на уровне 5-15 мг/дм3.
Оборудование:
Для осуществления пропорционального дозирования реагента в систему и поддержания постоянных концентраций предлагается использовать дозирующий насос, работающий по импульсному сигналу с водосчетчика. Для приготовления рабочего раствора требуемой концентрации предлагается использовать герметичную расходную емкость с градуировкой.
Технические характеристики:
Модель | Ruswater DC SP6151 |
---|---|
Производительность номинальная, м3/ч | 1 |
Потери напора, кг/см2 не более | 0,1 |
Размеры емкости рабочего раствора (высота/диаметр), мм | 635 / 365 |
Присоединительные размеры Dy (вход/выход/точка доз-я),мм | 15 / 15 / 15 |
Объем емкости рабочего раствора, л | 57 |
Электропотребление, Вт | 12 |
Исходя из представленных показателей лабораторного анализа исходной воды и требований, предъявляемых к качеству воды, предлагается следующая схема водоподготовки: подача воды на механический фильтр грубой очистки, умягчение воды на блоке Na-катионирования, коррекционная обработка воды реагентами.
Компоненты системы очистки:
- Очистка воды от механических примесей;
- Na - катионирование;
- * Дозирование реагента для коррекции Ph;
- * Дозирование реагента для хим. связывания растворенного кислорода.
* Необязательное, не основное, оборудование. Поставка на усмотрение Заказчика.
Требования к помещению и системе водоснабжения.
- Насосное оборудование должно обеспечивать поток воды, требуемый при промывке > 0,5 м3/ч и давление от 2,5- 6 атм;
- Помещение должно быть оборудовано дренажной магистралью;
- Температура в помещении, где будет располагаться оборудование - не менее +5 °С;
- Электропроводка должна обеспечивать бесперебойное питание 220В, 1,5 А, 50Гц;
- Влажность - не более 70%.
Не допускается:
- образование вакуума внутри корпусов фильтров;
- воздействие прямого солнечного света, нулевой и отрицательных температур;
- расположение оборудование в непосредственной близости от нагревательных устройств;
- расположение в помещении с повышенным содержанием пыли в воздухе.
Исходя из представленных показателей лабораторного анализа исходной воды и требований, предъявляемых к качеству воды, корректировке подлежат следующие параметры:
Показатель |
Концентрация - Результаты |
Концентрация - Требующееся значение |
Единицы измерения |
рН | 7,2 | 8,5-11 | ед. рН |
Жёсткость | 15 | ≤ 0,02 | мг-экв/л |
Общее солесодержание | 1360 | продувка менее 10% | мг/л |
Щелочность | 14 | продувка менее 10% | мг-экв/л |
Растворенный кислород | 10 | ≤ 0,05 | мг/л |
